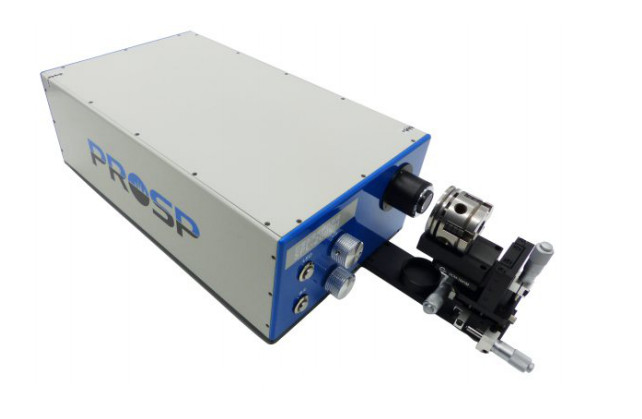

整體式標壓系統SPL-2000H:激光器、光譜儀和信號收集系統，全部集成在一個儀器里面。后面板有12V電源輸入口，USB信號輸出口，前面板有激光光源和LED成像光源開關和對應的功率調節旋鈕。樣品放置在手動調節三軸位移臺上，位移臺通過底板和主機連接。

操作軟件：光譜數據采集和CCD數據采集集成在一個軟件界面上，軟件具有自動搜尋R1線峰值（也可以手動尋找峰值），并且根據特定的計算公式，得到當前的壓力值顯示在軟件右下角。

軟件中默認的壓力計算公式是：

1）壓力P=2.74*(λ-λ0)當P小于20GPa時;

2) 壓力P=3.808*{[1+(λ-λ0)/λ0]5-1}當P大于20GPa時;其中,λ為當前R1線峰值位置,λ0是壓力為0時R1線峰值位置,λ0由客戶輸入軟件界面。

參數指標
